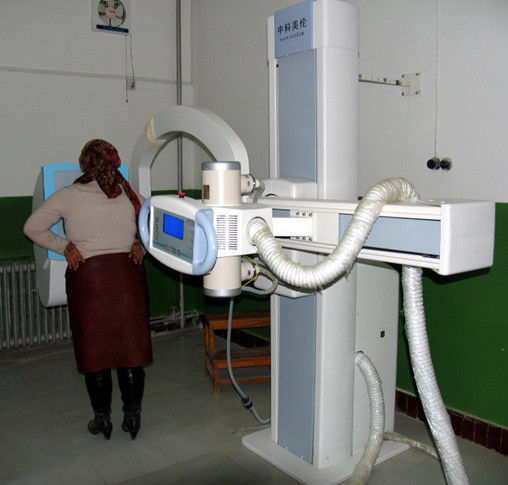

X線デジタル フラット パネルの探知器が付いている移動式DRデジタルのレントゲン写真術システム
部門 |
項目 |
内容 |
|
高 頻度レントゲン撮影機 |
出力電力 |
25KW |
|
主要なインバーター頻度 |
40KHZ |
||
X線管 |
二重焦点のX線管 |
小さい焦点:0.6の大きい焦点:1.3 |
|
回転式陽極速度 |
3000rpm |
||
管の流れ |
200mA |
||
管電圧 |
40-125KV |
||
mAS |
0.4~360mAs |
||
デジタル画像システム |
デジタル探知器 |
視野 |
17*17インチ |
ピクセル |
4K*4K |
||
最終的な空間分解能 |
4.6LP/mm |
||
ピクセル サイズ |
108um |
||
出力グレースケール |
14bit |
||
イメージ投射時間 |
7S |
||
イメージ ワークステーション |
獲得モジュール |
中の強化モジュール |
|
画像処理モジュール |
ティッシュの平衡、W/Lの調節、 ガンマの訂正、興味地区、 逆転させる-段階、滑らかな騒音低減 、擬似色、端の抽出削って下さい、 補償、核フィルターを尾行して下さい 窓、二重窓、4つの窓を選抜して下さい、 動き、 ラベルの特性、引くラベル、長さ 測定、 角度の測定、長方形の長さ、 長方形区域、楕円の長さ、楕円区域 |
||
イメージの情報管理 |
Dicomのイメージ伝達、フィルムの印刷、 大容量記憶装置(ハード ディスク、コンパクト・ディスク) |
||
機械構造および性能 |
U腕 |
縦の動き範囲 |
450mm-1700mm (モーターを備えられた制御) |
焦点スクリーンの動き範囲 |
1000mm-1800mm (モーターを備えられた制御) |
||
回転範囲 |
-40°~+130° (モーターを備えられた制御) |
||
写真撮影のテーブル |
テーブルのサイズ |
2000mm*650mm |
|
テーブルの高さ |
≤720mm |
||
横断動き |
200mm (±100mmのelectromagneticlock) |
||
縦方向の動き |
100mm (±50mmの電磁石ロック) |
||
電源 |
380V 50HZ |
特徴
1。 円柱状のセシウムのヨウ素化合物スクリーンによって、ドイツのオリジナル レンズおよびSLR CCDのデジタル探知器はより高く、イメージです
定義。
2.一流の国内高い発電は高周波高圧X線の源および高周波インバーターを結合しました
外HV発電機およびケーブルからのエネルギー損失を減らすことができる電源。 それは良質のX線を作ります、
美しい出現および便利。
3。 人間の写実的な操作インターフェイス、本来の性格LCDタッチ画面およびデジタル インテリジェント制御システムを使って、
操作はより便利です。
4.人間特性に従うApplingの異なった写真変数は、複数の場所、複数の位置、複数のボディ作る貯えることができます、形、大人および子供等のような、変数自由に変更され
より便利な操作。
5。 多数の自動記憶保護機構および欠陥の先端によって、それは操作プロセスの間に安全を保障します。
6.国際的な専門の医学の画像処理の技術Contextvisionを採用して、機械に完全があります
DRの画像処理の機能。
7.国際的なDicom3.0標準を採用して、PACSシステムを接続し、送信し、印刷することは便利です。
8. DRの探知器はギガビットのイーサネットに接続されます、イメージの獲得をするために従って安全、速いです。
9。 自己設計され、製造された電気U腕の本体は上下に上下に動くことができ広い範囲で回ります、
立ち、あることの位置のような複数の場所の写真撮影の条件を、満たすことができるかどれが。
10.元のイタリア語を採用することはモーターを、特徴より安定しています連動させました。
11.高精度および信頼できるの機械動きの自動デジタル制御の運転された技術を、採用して下さい。
12。 機械動きの3つの制御方式: 近いテーブル制御、手制御およびコンパートメント制御、
それは操作を適用範囲が広くおよび便利にします。
構成
1.最近設計されていたU腕の本体1のセット
2.高い発電は高周波高圧X線の源1のセットを結合しました
3.高いインバーター電源の電気キャビネット1のセット
4.多機能操作スクリーン1のセット
5. 17inch×17inchデジタル探知器1のセット
6. 19inch医学の専門にされたLCDの表示1のセット
7.イメージ投射ワークステーション1セット
8.手持ち型制御1セット
9.輸入された18inch×18inch格子1セット
第1短い導入:
医学のレントゲン写真術システムの特徴及び利点
1。ultrahinおよび高リゾリューションのフラット パネルの探知器を使うと、instaneousイメージは容易につかまえることができます。
2.高度および適用範囲が広いUCの腕は完全な角度で回り、滑らかに動くことができます。
3.単一のワーク・ステーションおよび完全なPACSシステムへ広範囲の解決を提供すること。
NO.2
